Projeções de telhados
Um telhado é formado
por duas ou mais faces planas inclinadas, denominadas águas ou tacaniças. Essas faces se
interceptam formando segmentos de reta que, quando horizontais, são chamados cumeeiras e, quando
inclinados, podem ser espigões ou calhas. A diferença entre
eles é que as águas que caem sobre o telhado se afastam dos espigões e
convergem para as calhas, quando estas existem. As calhas (ou rincões) só
aparecem num telhado cuja projeção horizontal é um polígono não convexo.Chama-se declividade de um telhado ao valor da tangente do ângulo que os planos das águas formam com o plano horizontal, dada na forma de porcentagem. Por exemplo, um telhado inclinado de 45° tem sua declividade igual a 100% (tg 45° = 1).

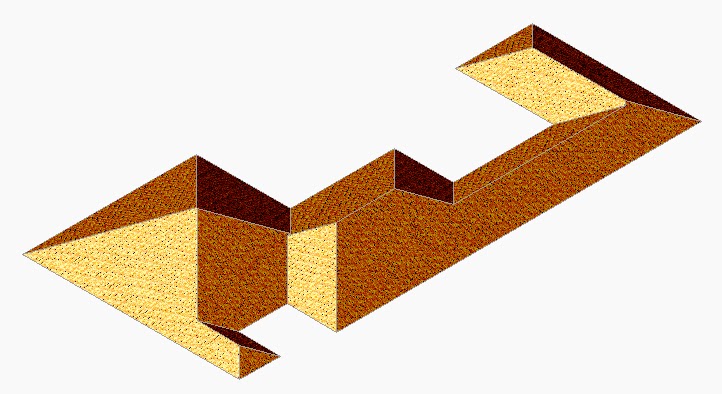

No desenho acima , mostra um telhado com 11 águas. Você pode interagir com ele, movendo os controles deslizantes e verificando as diferentes formas que ele assume, em perspectiva, ou visualizando suas projeções horizontal e vertical
Formula para calculo de porcentagem:
H=%x L
_____
100
